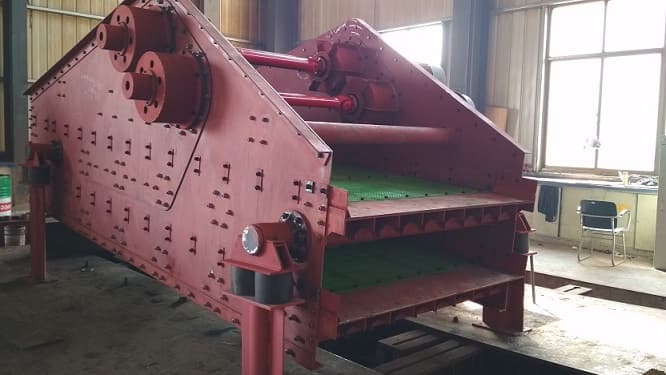

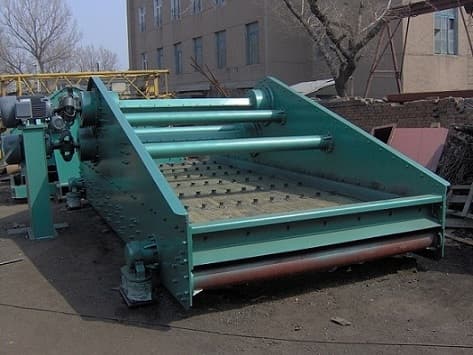

一．YKR2860圆振动筛主要技术参数
型号：YKR2860
1）物料名称 精细煤
2）给料粒度 30mm
3）筛面面积 2800×6000
4）堆比重 2.61t/m3
5）筛面倾角 15°
6）筛孔尺寸 4mm
7）处理量 ≥450t/h
8）筛分效率 ≥85﹪
9）双振幅 6-8mm
10）配用电机 Y225S-6
11）振动频率 16Hz
12）设备重量 23800kg
单台供货范围清单
序号 名称 型号 单 位 数 量 材质
1 筛箱 2860专用 件 1 Q235A
2 筛板 2860专用 m2 16.8 悬臂筛板
3 衬板 2860专用 套 1 聚乙烯
4 减振弹簧 2860专用 只 20 复合弹簧
5 激振器 2860专用 台 4 精加工件
6 电机 Y225S-6 台 2 精加工件
7 电机架 2860 件 1 焊接件
二、YKR2860圆振动筛结构组成及加工工艺
1、振动筛主要由筛箱、筛板、衬板、减振装置、振源组成；
2、振动筛筛箱采用优质钢板制造，横梁两端面用专用铣车加工；保证横梁两端面的平行度和光洁度。
3、振动筛振源采用块偏心激振器。块偏心激振器具有性能可靠，占用空间小，维护简单，使用寿命长等优点。
三、YKR2860圆振动筛主要部件材质说明
1、振动筛箱侧板采用优质钢板，材质为Q235A，横梁采用优质20g钢板制造。
2、衬板：采用材质超高分子聚乙烯（UHMW-PE）制作。
3、筛板：60Si2Mn单层双面悬臂自清理筛板。
4、轴承：采用瓦房店轴承股份有限公司生产的大游隙双列调心轴承，采用进口二硫化钼锂基润滑脂。
5、减振装置采用复合减振弹簧。
四、 YKR2860圆振动筛振动筛供货范围
1、 振动筛本体（含筛箱、筛板、衬板、减振装置）。
2、 底托部分（底托、电机支架、行走装置）。
