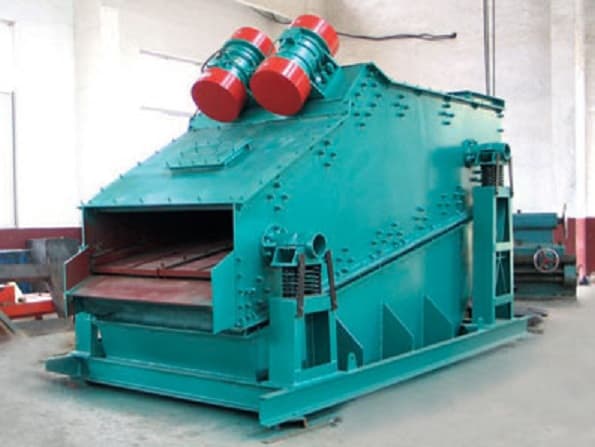

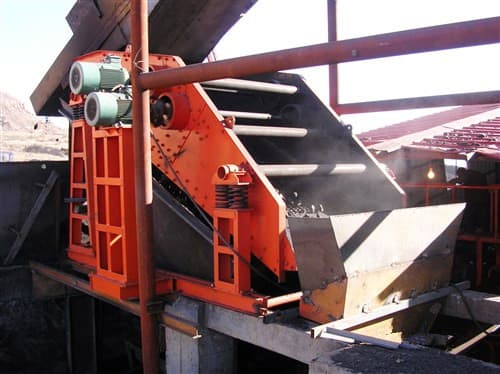

脱水筛采用座式激振器或法兰式激振器，由两台电机外拖动作反方向同自同步旋转，使筛体沿直线方向作周期性往复运动，以达到分级脱水目的。
二）GPS2560高幅振动筛技术特点和优势
1.具有普通脱水筛的各种优良性能及作用外，脱水筛多配合浓密机进行尾矿干排，是当下*好的脱水筛及尾矿干排设备。
2.筛体侧板与所有连接梁均使用环槽铆钉连接。
3.筛面采用模块式不锈钢或聚氨酯条缝筛板，筛网孔径*小0.1mm。
4.筛网重量轻，拆装方便，便于维护。
5.激振器采用座式激振器或侧振法兰式激振器，激振器的润滑采用脂润滑或稀油润滑。
6.筛框整体强度，刚度高，使用寿命长，运转平稳，噪音小，维修方便。
7. 整机结构合理，加工精度高，坚固耐用，脱水效果好，使用效率高，安全可靠。
8.筛分处理能力大，筛分效率高。
9.对筛框结构进行动态性能优化。
10.按层数可以设计为双层或单层。
三）GPS2560高幅振动筛技术参数表
1 用途 原煤分级
2 入料粒度 ≤50 mm
3 出料粒度 ≤10 mm
4 筛面层数 1 层
5 筛面规格 2500×6000 mm
6 筛面倾角 20 °
7 筛面面积 15 m2
8 筛孔尺寸 10 mm
9 筛板材料/寿命 60Si2Mn/4000 h
10 筛板厚度（mm）/使用寿命（h） 8/3000 mm
11 双振幅 15-25 mm
12 振动频率 50 1/min
13 处理能力 600 t/h
14 筛分效率 85 ％
15 设备噪音 70 dB（A）
16 总重量 30000 Kg
17 安装尺寸（长×宽×高） 6000××33667755××33775500 mm
18 电 动 机 型号 Y180L-8 - 功率 11 kW 转速 730 r/min
19 动负荷 工作时 22400 N 启停机时 112000
