IMC系列衬氟磁力驱动泵无泄漏耐酸碱化工流程泵卧式离心泵

点击图片查看原图
单 价: 1.00
品 牌: 佰诺泵阀
所在地: 上海
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 5999
人 气: 已有 137 人关注
更 新: 2023-07-07
立即购买   加入购物车
公司基本资料信息

产品概述
IMC衬氟磁力泵是上海佰诺泵阀有限公司引进新型技术开发出的新一代产品,采用F46或PFA材料模压一次成型,该材料耐腐蚀性强、机械强度高、不老化无毒素分解等优点。

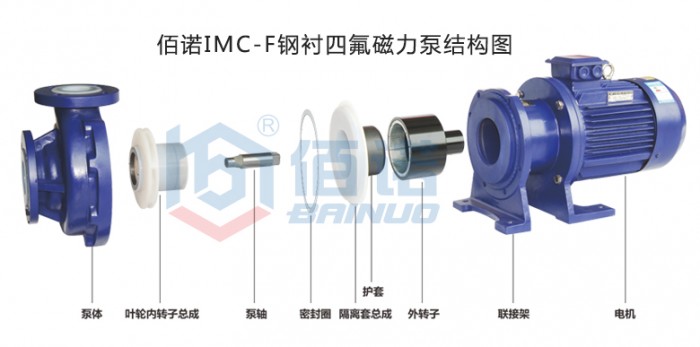

IMC衬氟磁力泵设计独特,无需机械轴封,不渗漏,液体过流部件采用F46或PFA材料、碳化硅、氟橡胶等材料,泵体外壳用球墨铸铁固定,故泵体足以承托管道的重量,使用保养较为方便。
IMC衬氟磁力泵基本参数及技术性能符合HG/T2730-2012.无轴封回转动力泵技术条件(||类)标准。
产品特点
1. 泵体内衬、叶轮内转子,隔离套均采用纯净的F46或PFA材料一次性模压而成,无杂质析出,非常适用于输送高纯度、高腐蚀性的化学液体
2. 泵体外壳采用球墨铸铁,泵体按标准法兰设计,机械强度较好,并且能承受重型管道负荷;
3. 过流部件内衬F46或PFA材料,光滑顺畅,水力性能优越,水力摩擦损失小、效率高等特点;
4. 泵轴、轴承套、动静环均采用无压烧结碳化硅,具有高硬度、高耐磨、高耐腐蚀性等特征;
5. 轴承套内独特的螺旋槽设计,使滑动轴承副润滑方便,快捷带走泵运转时摩擦产生的热量;
6. 隔离套增设了采用进口材料PPS特制而成的补强罩,使泵组可以承受较高的系统压力,并且可以消除采用金属套因磁涡流而产生的热量;
7. 内外磁选用钕铁硼材料,磁钢表面高达3600高斯,可顺利把原动机的扭矩传递给叶轮,并且在大流量工况下也不会打滑,也可防止叶轮内转子与后止推环接触,从而防止因摩擦发热而融化氟塑料部件,确保磁力泵在强腐蚀性的场合能正常运行;
8. 整个泵组采用后拉式结构,一个人便可进行内部检修和零件更换,且不需要拆卸管道。
技术参数
流量:1.8-400m3/h;
扬程:8-80m;
转速:2900/1450 r/min;
功率:0.12-90kw;
口径:12-200mm;
适用温度:-20-100℃。

泵型号
流量Q
m3/h
扬程H
m
转速n
r/min
效率η
电机功率 kW
介质密度(g/cm3)
1
1.35
1.84
IMC16-16-85F
1.8
8
2900
39
0.12
0.18
0.25
IMC20-20-110F
2.5
12
2900
29
0.37
0.55
0.75
IMC25-20-100F
2.5
10.5
2900
29
0.37
0.55
0.75
IMC32-20-110F
5.5
13
2900
35
0.75
1.1
1.5
IMC32-25-125FT
4
20
2900
30
1.1
1.5
2.2
IMC32-25-160FT
4
32
2900
26
2.2
3
4
IMC32-25-200FT
4
50
2900
20
3
4
5.5
IMC40-25-120FT
6.3
15
2900
42
0.75
1.1
1.5
IMC40-25-125FT
6.3
17.5
2900
36
1.1
1.5
2.2
IMC40-25-160FT
6.3
32
2900
23
3
4
5.5
IMC40-25-200FT
6.3
50
2900
28
4
5.5
7.5
IMC40-32-115FT
6.3
15
2900
42
0.75
1.1
1.5
IMC40-32-145FT
6.3
25
2900
42
1.5
2.2
3
IMC40-40-100F
6.3
11
2900
34
0.75
1.1
1.5
IMC40-40-125FT
6.3
17.5
2900
36
1.1
1.5
2.2
IMC50-32-125F
12.5
20
2900
57
1.5
2.2
3
IMC50-32-125FT
12.5
20
2900
56
1.5
2.2
3
IMC50-32-160FT
12.5
32
2900
44
3
4
5.5
IMC50-32-200FT
12.5
50
2900
35
7.5
11
11.5
IMC50-40-125FT
12.5
20
2900
56
1.5
2.2
3
IMC50-40-160FT
12.5
32
2900
44
3
4
5.5
IMC65-40-200FT
25
50
2900
48
11
15
18.5
IMC65-50-125FT
25
20
2900
55
4
5.5
7.5
IMC65-50-150FT
20
25
2900
52
4
5.5
7.5
IMC65-50-160FT
25
32
2900
55
5.5
7.5
11
IMC80-50-200FT
50
50
2900
58
15
18.5
30
IMC80-65-125FT
50
20
2900
65
7.5
11
11
IMC80-65-160FT
50
32
2900
62
11
15
18.5
IMC100-65-200FT
100
50
2900
59
30
37
45
IMC100-65-250FT
100
80
2900
53
45
55
75
IMC100-80-125FT
100
20
2900
69
11
15
18.5
IMC100-80-160FT
100
32
2900
65
18.5
22
30
IMC125-100-125FT
160
20
2900
65
18.5
22
30
IMC125-100-160FT
160
32
2900
68
30
37
 45
注:可按客户要求定制非标准磁力泵。
