IMC-F氟塑料磁力泵无泄漏耐腐蚀化工流程泵卧式单级离心泵

点击图片查看原图
单 价: 1.00
品 牌: 佰诺泵阀
所在地: 上海
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 5999
人 气: 已有 147 人关注
更 新: 2023-07-07
立即购买   加入购物车
公司基本资料信息

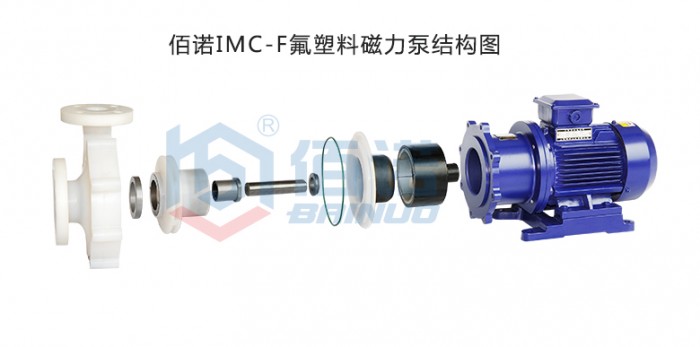

氟塑料磁力泵利用磁力偶合器传递动力,全密封无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。由于液体被封闭在隔离套内,从而解决了物料的泄漏,减少了污染,节约了能源,净化了环境,保护了生产线上工作人员的身心健康。
产品特点
1.泵体内衬、叶轮内转子,隔离套均采用纯净的F46材料一次性模压而成,无杂质析出,适用于输送高纯度、高腐蚀性的化学液体
2.泵体外壳采用球墨铸铁,泵体按标准法兰设计,机械强度优良,并且能承受重型管道负荷;
3.过流部件内衬F46材料,具有六道光滑顺畅,水力性能优越,水力摩擦损失小、效率高等特点;
4.泵轴、轴承套、动静环均采用无压烧结碳化硅,具有高硬度、高耐磨、高耐腐蚀性等特征;
5.轴承套内孔独特的螺旋槽设计,使滑动轴承副润滑更方便,更容易带走泵运转时摩擦产生的热量;
6.隔离套外面增设了采用进口材料PPS特制而成的补强罩,使泵组可以承受更高的系统压力,并且可以消除采用金属套因磁涡流而产生的热量;
7.内外磁选用钕铁硼材料,磁钢表面高达3600高斯,可顺利把原动机的扭矩传递给叶轮,并且在大流量工况下也不会打滑,也可防止叶轮内转子与后止推环接触,从而防止因摩擦发热而融化氟塑料部件,确保磁力泵在强腐蚀性的场合能正常运行;
8.整个泵组采用后拉式结构,一个人便可进行内部检修和零件更换,且不需要拆卸管道。

技术参数
流量:1.8-100m3/h;
扬程:8-50m;
转速:2900r/min;
功率:0.12-45kw;
口径:12-125mm;
适用温度:-20-100℃。

泵型号
流量Q
m3/h
扬程H
(m)
转速n
r/min
效率η
(%)
电机功率 kW
介质密度(g/cm3)
1
1.35
1.84
IMC16-16-85F
1.8
8
2900
39
0.12
0.18
0.25
IMC20-20-110F
2.5
12
2900
29
0.37
0.55
0.75
IMC25-20-100F
2.5
10.5
2900
29
0.37
0.55
0.75
IMC32-20-110F
5.5
13
2900
35
0.75
1.1
1.5
IMC32-25-125FT
4
20
2900
30
1.1
1.5
2.2
IMC32-25-160FT
4
32
2900
26
2.2
3
4
IMC32-25-200FT
4
50
2900
20
3
4
5.5
IMC40-25-120FT
6.3
15
2900
42
0.75
1.1
1.5
IMC40-25-125FT
6.3
17.5
2900
36
1.1
1.5
2.2
IMC40-25-160FT
6.3
32
2900
23
3
4
5.5
IMC40-25-200FT
6.3
50
2900
28
4
5.5
7.5
IMC40-32-115FT
6.3
15
2900
42
0.75
1.1
1.5
IMC40-32-145FT
6.3
25
2900
42
1.5
2.2
3
IMC40-40-100F
6.3
11
2900
34
0.75
1.1
1.5
IMC40-40-125FT
6.3
17.5
2900
36
1.1
1.5
2.2
IMC50-32-125F
12.5
20
2900
57
1.5
2.2
3
IMC50-32-125FT
12.5
20
2900
56
1.5
2.2
3
IMC50-32-160FT
12.5
32
2900
44
3
4
5.5
IMC50-32-200FT
12.5
50
2900
35
7.5
11
11.5
IMC50-40-125FT
12.5
20
2900
56
1.5
2.2
3
IMC50-40-160FT
12.5
32
2900
44
3
4
5.5
IMC65-40-200FT
25
50
2900
48
11
15
18.5
IMC65-50-125FT
25
20
2900
55
4
5.5
7.5
IMC65-50-150FT
20
25
2900
52
4
5.5
7.5
IMC65-50-160FT
25
32
2900
55
5.5
7.5
11
IMC80-50-200FT
50
50
2900
58
15
18.5
30
IMC80-65-125FT
50
20
2900
65
7.5
11
11
IMC80-65-160FT
50
32
2900
62
11
15
18.5
IMC100-65-200FT
100
50
2900
59
30
37
45
IMC100-65-250FT
100
80
2900
53
45
55
75
IMC100-80-125FT
100
20
2900
69
11
15
18.5
IMC100-80-160FT
100
32
2900
65
18.5
22
30
IMC125-100-125FT
160
20
2900
65
18.5
22
30
IMC125-100-160FT
160
32
2900
68
30
37
 45
注:可按客户要求定制非标准磁力泵。
