旋振筛

普通会员
  • 产品/服务:

    型 号:XZS系列

    品 牌:森威

    单 价:面议
    供货总量: 最小起订量:
    有效期至:长期有效 发货期限:自买家付款之日起 3 天内发货
    最后更新:2018-12-14浏览次数:1000
产品详情

森威振动专业生产:振动筛/直线筛/振动平台
XZS系列旋振筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
旋振筛主要特点:
1. 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
2. 换网容易、操作简单、清洗方便。
3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4. 杂质、粗料自动排出,可以连续作业。
5. 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
6. 体积小,不占空间移动方便。
7. 筛机最高可以达到五层,建议使用三层。

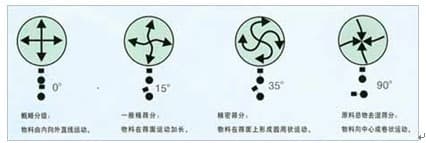

旋振筛物料运动轨迹图:

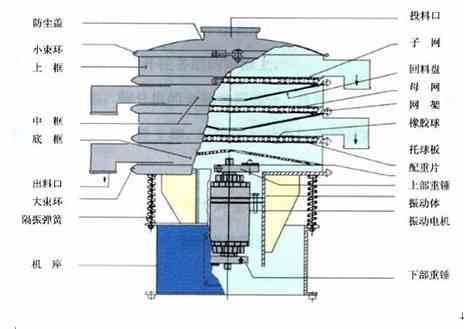

结构示意图:


XZS系列旋振筛技术参数表:
型号
公称直径
(mm)
筛面直径
(mm)
有效筛面面积
(m3)
最大入料粒度
(mm)
筛面规格
(目/英寸)
层数
振次
(Rpm)
功率
(KW)
XZS-400
400
340
0.09
<10
2-500
1-3
1500
0.18
XZS-600
600
530
0.22
<10
1500
0.25
XZS-800
800
720
0.4
<20
1500
0.55
XZS-1000
1000
900
0.63
<20
1500
0.75
XZS-1200
1200
1100
0.95
<20
1500
1.1
XZS-1500
1500
1400
1.5
<20
1500
2.2
XZS-1800
1800
1710
2.3
<30
1500
3
XZS-2000
2000
1910
2.86
<30
1500
4
注:因物料的差异及筛网目数不同,表中产量供参考。
适用行业:
化工行业:涂料、粉末、树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。
磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
食品行业:淀粉、豆粉、葡萄糖粉、糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
造纸行业:纸浆、涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
冶金行业:氧化铝、粉末冶金、氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。
旋振筛安装与调试:
(一)设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于钢结构体上,而且钢结构架台应有一定的钢度。
本机只需三相开关一只(备注:##使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。
(二)设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。
(三)开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。
(四)当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。
(五)调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
用户购买小提示:旋振筛采制分为普钢、不锈钢、碳钢制作,对于物料的接触有特殊要求需采用全不锈钢。普通型的旋振筛产品多有普钢及不锈钢制造 ,多用于细粉、微粉、及干、湿等物料的筛分。旋振筛产品可以完全由普通碳钢制造或者由不锈钢制造,但由于成本考虑,多采用筛分体为不锈钢+碳钢底座的解决方案。用户需要根据自己的使用情况来选择自己所需要的材质。
             咨询电话:13837311231
