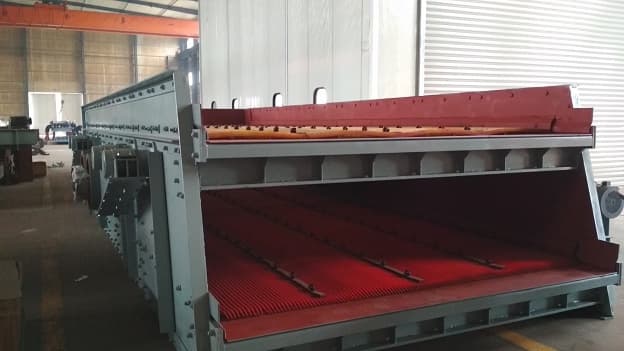

一、YZDS系列圆振动筛简介：
YZDS圆振动筛为新从国外引进技术，具有当代国际先进水平的一种圆振动筛，圆振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。圆振动筛具有如下特点：
1.结构新颖，技术参数先进，处理能力大，筛分效率高。
2.采用振动电机作为激振源，使用维修方便。
3.采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
4.采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
二、YZDS系列圆振动筛工作原理：
YZDS圆振动筛为单轴圆运动惯性振动筛，圆振动筛是利用惯性电机工作时，偏心块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生抛掷运动，从而使一定粒度的物料颗粒透过筛孔，实现筛分操作。
由于激振器布置在筛箱重心的上方，故筛箱两端椭圆长轴成下八字形，且给料端椭圆长轴的上端朝向排料方向，有利于给到箱机上的物料迅速散开，而排料端椭圆长轴上端逆着排料方向，减低物料运动速度，有利于难筛物料透筛，且圆弧状的筛面又增大了筛机的有效面积，从而可以提高其处理能力。
三、YZDS系列圆振动筛主要技术参数：
规格型号 面积m×m 筛孔尺寸mm 给料粒度mm 处理能力t/h 振动次数r/mn 双振幅mm 重量kg
YZDS0510 0.5 5-25 ＜100 5-20 965 6-8 250
YZDS0515 0.75 5-25 ＜100 8-30 965 6-8 375
YZDS0520 1.0 5-25 ＜100 10-40 965 6-8 500
YZDS0715 1.12 5-25 ＜100 15-50 965 6-8 560
YZDS0720 1.5 5-25 ＜100 16-60 965 6-8 750
YZDS0725 1.87 5-25 ＜100 18-70 965 6-8 935
YZDS1020 2.0 5-50 ＜150 20-80 965 6-8 1000
YZDS1025 2.5 5-50 ＜150 30-100 965 6-8 1250
YZDS1030 3.0 5-50 ＜200 40-150 965 6-8 1500
YZDS1035 3.5 5-50 ＜200 50-180 965 6-8 1750
YZDS1220 2.4 5-50 ＜150 30-100 965 6-8 1200
YZDS1225 3.12 5-50 ＜150 40-150 965 6-8 1560
YZDS1230 3.75 5-50 ＜200 60-200 965 6-8 1875
YZDS1235 4.37 5-50 ＜200 70-250 965 6-8 2185
四、YZDS系列圆振动筛结构和型号
YZDS1230
Y---表示圆运动
ZD---表示振动机
S---表示振动筛
12---表示筛面宽度（dm）
30---表示筛面长度（dm）
